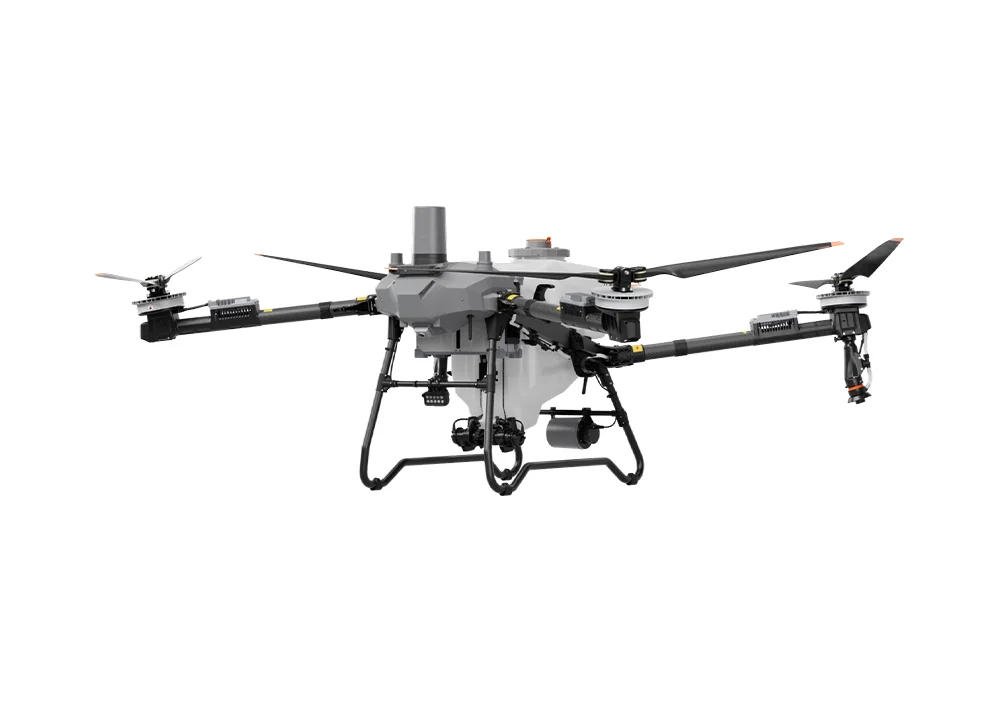

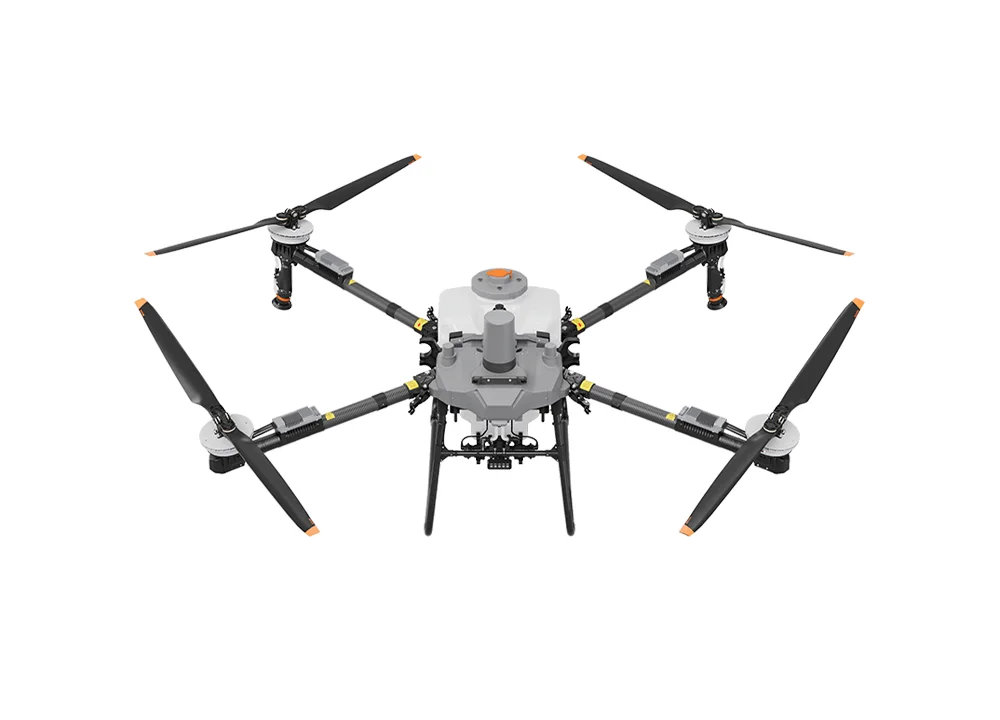

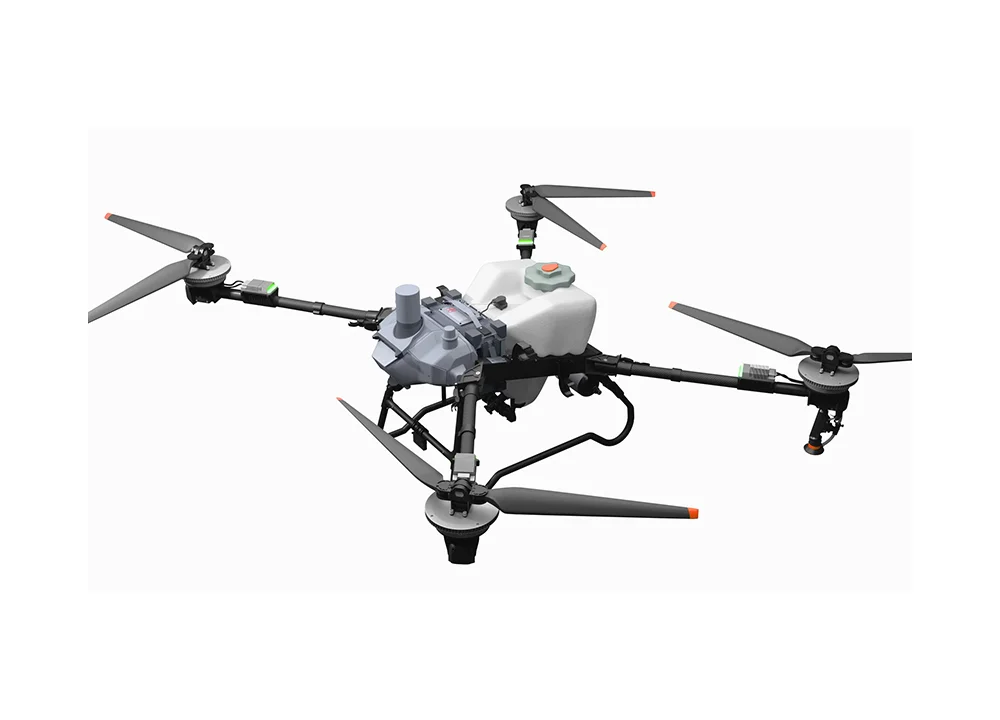

DJI Agras T70P Sprüh & Lastendrohne

Lieferumfang

• 1 × DJI AGRAS T75P Fluggerät
• 1 × DJI RC Plus Fernsteuerung
• 1 × Tragegurt für Fernsteuerung
• 1 × USB-C-Kabel
• 1 × Werkzeugbox inkl. Zubehör:
  • Dichtringe
  • Einschichtige Zentrifugalscheibe
  • Propellerscheiben
  • Kreuzschlitzschrauben
  • M5×10 Schrauben
  • Schlauchmuttern
• Werkzeuge:
  • Doppelschraubenschlüssel
  • Sechskantschlüssel 2,5 mm / 3,0 mm / 4,0 mm

Technische Daten – DJI Agras T70P

Fluggerät

• Gewicht:
  Mit DB1580 Intelligent Flight Battery: 52 kg (inkl. Akku)
  Mit DB2160 Intelligent Flight Battery: 56 kg (inkl. Akku)
• Max. Startgewicht^[1]:
  Mit DB1580 Intelligent Flight Battery:
  – Sprühen (Standard, 2 Düsen): 102 kg
  – Sprühen (Optional, 4 Düsen): 105 kg
  – Streuen: 126 kg
  – Lifting: 115 kg

  Mit DB2160 Intelligent Flight Battery:
  – Sprühen (Standard, 2 Düsen): 126 kg
  – Sprühen (Optional, 4 Düsen): 130 kg
  – Streuen: 130 kg
  – Lifting: 118,5 kg
• Max. diagonaler Radstand: 2 440 mm
• Abmessungen:
  3 200 × 3 520 × 960 mm (Arme & Propeller ausgeklappt)
  1 820 × 2 100 × 960 mm (Arme ausgeklappt, Propeller gefaltet)
  1 160 × 900 × 960 mm (Arme & Propeller gefaltet)
• Schwebe-Genauigkeit (bei starkem GNSS-Signal):
  RTK aktiviert: ±10 cm (horizontal), ±10 cm (vertikal)
  RTK deaktiviert: ±0,6 m (horizontal), ±0,3 m (vertikal)
• Max. Flugradius: 2 km
• Betriebstemperatur: 0 °C bis 40 °C
• Max. Windbeständigkeit: < 6 m/s

Antriebssystem – Motoren

• Statorgrösse: 155 × 22 mm
• KV-Wert: 65 U/V

Antriebssystem – Propeller

• Material: Kohlefaser-Verbund
• Grösse: 62 Zoll
• Anzahl: 4

Sprühsystem

• Tankmaterial: HDPE
• Tankvolumen: 70 L
• Nutzlast: 70 kg

Düsen

• Modelle: LX07550SX (Standard) / LX09550SX (optionale Nebeldüse)
• Anzahl: 2 (Standard) / 4 (optional)
• Düsenabstand: 1 874 mm (hinten)
• Tropfengrösse: 50 – 500 μm
• Effektive Sprühbreite^[2]: 4 – 11 m

Pumpen

• Typ: Impellerpumpe (magnetischer Antrieb)
• Anzahl: 2
• Max. Durchflussrate: 30 L/min (2 Sprühdüsen), 40 L/min (4 Sprühdüsen optional)

Streusystem 4.0

• Kompatible Granulatgrösse:
  – Standardausführung:
  Extra-grosse Förderschnecke: 0,5 – 10 mm (Dünger, Weizen, Futter usw.)
  Mittlere Förderschnecke: 4 – 6 mm (Reis)
  – Optional:
  Grosse Förderschnecke: 4 – 10 mm (Reis, Dünger)
  Kleine Förderschnecke: 0,5 – 4 mm (Raps, Granulat-Herbizide/-Insektizide)
• Tankvolumen: 100 L
• Strukturtyp: Zentrifugalscheibe
• Fördermechanismus: Schnecken-Zuführung
• Max. Durchflussrate: 400 kg/min (bei Mischdünger)
• Max. Nutzlast im Streutank: 70 kg
• Effektive Streubreite^[3]: 3 – 10 m

Hebesystem

• Traglast^[4]: 65 kg
• Seillänge: 10 m (Standard)
• Empfohlene Seillänge: 10 – 15 m
• Betriebstemperatur: 0 °C bis 40 °C

Safety System 3.0

• Millimeterwellenradar EIRP: < 20 dBm (NCC / MIC / KC / CE / FCC)
• Betriebstemperatur: 0 °C – 40 °C
• Betriebsumgebung: Ausreichende Lichtverhältnisse und klar erkennbare Umgebung
• Sichtfeld (FOV):
  – Front-Radar: Horizontal 360°, Vertikal ±45°, Oben ±45° (Kegel)
  – Heck-Radar: Vertikal 360°, Horizontal ±45°
  – Tri-Vision-System: Horizontal 90°, Vertikal 180°
• Messbereich^[4]: ≤ 60 m
• Effektive Hindernisvermeidungsgeschwindigkeit^[5]: ≤ 13,8 m/s
• Effektive Hindernisvermeidungshöhe: ≥ 1,5 m

Fernsteuerung

• Modell: TKPL 2
• Display: 7″ LCD-Touchscreen, Auflösung 1920 × 1200 px, Helligkeit 1400 cd/m²
• Lagerungstemperatur:
  < 1 Monat: –30 °C bis 45 °C
  1–3 Monate: –30 °C bis 35 °C
  3–12 Monate: –30 °C bis 30 °C
• Ladetemperatur: 5 °C – 40 °C
• Laufzeit (intern): 3,8 h
• Laufzeit (extern): 3,2 h
• Ladeart: USB-C Schnellladegerät (max. 65 W / 20 V), empfohlen: DJI Portable Charger
• Ladezeit: 2 h (für interne oder kombinierte Akkus, bei ausgeschaltetem Gerät)

Intelligent Flight Battery

• DB1580: 11,7 ± 0,3 kg / 30 000 mAh / 52 V
• DB2160: 14,7 ± 0,3 kg / 41 000 mAh / 52 V

D14000iE Multifunktionaler Inverter-Generator

• Ausgänge:
  1. DC 42 – 61,6 V / 9 650 W (Laden)
  2. 12 V / 6 A (Kühlgebläse)
  3. AC 220 V / 1 500 W
• Ladezeit^[6]:
  DB1580: 7 – 8 min (30 % → 95 %)
  DB2160: 8 – 9 min (30 % → 95 %)
• Kraftstofftank: 30 L
• Startmethode: Ein-Knopf-Start
• Betriebstemperatur: 0 °C – 40 °C
• Kompatible Akkus: DB1580 / DB2160
• Abmessungen: 757 × 704 × 677 mm
• Gewicht: 87 ± 0,5 kg
• Kraftstoff: Bleifrei, RON ≥ 91 (AKI ≥ 87), < 10 % Ethanol
• Verbrauch: ≈ 500 ml/kWh
• Motoröl: SJ 10W-40

C12000 Smart Charger

• Modell: CSX901-12000
• Abmessungen: 456 × 291 × 107 mm
• Gewicht: 13,13 kg
• Eingang:
  Dreiphasig: 175 – 520 V
  Einphasig: 200 – 264 V
• Ausgang: 62 V / 194 A
• Nennleistung: 12 000 W (3-ph 380 V) / 3 000 W (1-ph 220 V)
• Ladezeit^[6]:
  DB1580: 7 – 8 min (30 % → 95 %)
  DB2160: 8 – 9 min (30 % → 95 %)
• Schutzfunktionen: Über-/Unterspannung, Überladung, Übertemperatur
• Betriebstemperatur: 0 °C – 40 °C
• Kompatibilität: DB1580 / DB2160

Relay

• Abmessungen: 112 × 112 × 51 mm (ohne Antenne) / 120 × 112 × 101 mm (mit Antenne)
• Gewicht: 630 g
• Eingang: 2,7 – 24 V
• Leistungsaufnahme: 10,48 W (FCC) / 8,8 W (SRRC)
• Akkukapazität: 6 500 mAh
• Betriebszeit: 5 h
• Frequenzen: 2,4 GHz / 5,15 – 5,85 GHz
• Reichweite: FCC 8 km / SRRC 5 km / CE 4 km (ohne Hindernisse)
• Ladezeit: 2,5 h (30 W)
• Schutzklasse: IP55

D-RTK 3 AG

• Unterstützte Satellitensysteme: GPS L1/L2/L5, BeiDou B1I/B2I/B3I/B1C/B2A/B2B, Galileo E1/E5a/E5b/E6, GLONASS G1/G2, QZSS L1CA/L2C/L5, L-Band
• Abmessungen: 345 × 244 × 300 mm
• Gewicht: 3,77 kg (inkl. Verpackung)
• Leistungsaufnahme: 7 W
• Akkukapazität: 6 500 mAh
• Betriebszeit: 7 h
• Frequenzen: O4 (2,4 G / 5,8 G)
• Reichweite: FCC 15 km / SRRC 12 km / CE 8 km
• Ladezeit: 2,5 h (30 W)
• Schutzklasse: IP67
• Positionierungsgenauigkeit^[7]:
  PPP-Service: 20 min Konvergenz / 30 cm (hor.) / 40 cm (vert.)
  RTK-Korrektur: 0,8 cm + 1 ppm (hor.) / 1,5 cm + 1 ppm (vert.)

Tipps

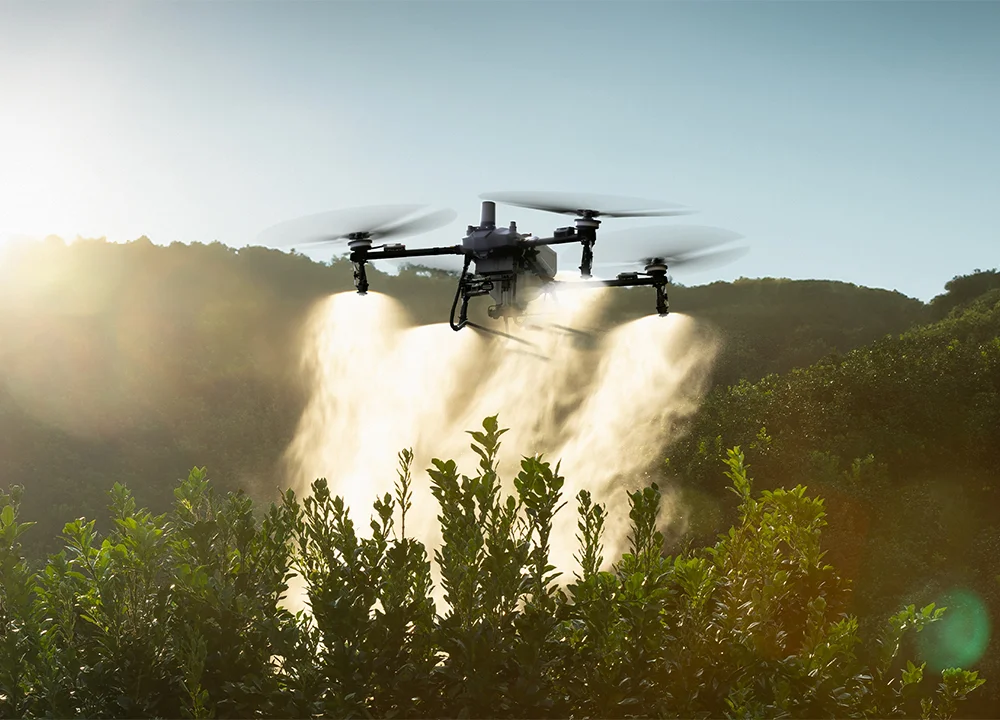

• Für Obstbau die Mist-Sprinkler (wassergekühlt) einsetzen – bessere Penetration in dichten Kronen.
• Tröpfchengrösse (50–500 μm) kultur- und wirkstoffspezifisch einstellen; Dual-Flow-Meter nutzen.
• Bei Hanglagen Terrain-Follow ohne Mapping aktivieren; AR-Hinweise im RC beachten.
• Für Dauereinsatz beide Ladeeingänge am C10000/C12000 speisen; Generator ≥ 9 kW.
• Streusystem regelmässig reinigen; Feeder-Grösse passend zum Granulat (0,5–10 mm) wählen.

Sicherheitshinweise für die Nutzung von Drohnen

1. Einhaltung der Gesetze

Bitte halten Sie sich an die lokalen und nationalen Gesetze für den Betrieb von Drohnen. Informieren Sie sich vor dem Flug über die geltenden Vorschriften.

1. Registrierung

Stellen Sie sicher, dass Ihre Drohne registriert ist, falls dies gesetzlich vorgeschrieben ist. Dies ist oft notwendig, bevor Sie Ihre Drohne fliegen dürfen.

1. Flugverbotszonen

Fliegen Sie nicht in Flugverbotszonen wie Flughäfen, Naturschutzgebieten oder dicht besiedelten Gebieten. Informieren Sie sich über die erlaubten Flugzonen in Ihrer Region.

1. Sichtweite

Fliegen Sie Ihre Drohne immer in Sichtweite. Vermeiden Sie es, die Drohne aus den Augen zu verlieren, um die Kontrolle zu behalten.

1. Höhenbegrenzung

Halten Sie sich an die maximal erlaubte Flughöhe für Drohnen in Ihrer Region. Dies hilft, Kollisionen mit anderen Flugobjekten zu vermeiden.

1. Sicherheitsabstand

Halten Sie einen sicheren Abstand zu Menschen, Tieren und Gebäuden ein. Dies schützt sowohl die Drohne als auch die Umgebung.

1. Wetterbedingungen

Fliegen Sie Ihre Drohne nur bei guten Wetterbedingungen. Vermeiden Sie starke Winde, Regen oder andere extreme Wetterlagen.

1. Privatsphäre

Respektieren Sie die Privatsphäre anderer. Vermeiden Sie es, ohne Erlaubnis Bilder oder Videos von Personen aufzunehmen.

1. Wartung und Inspektion

Überprüfen Sie Ihre Drohne regelmässig auf Schäden und führen Sie notwendige Wartungsarbeiten durch. Dies verhindert technische Probleme während des Fluges.

1. Notfallmassnahmen

Seien Sie auf Notfälle vorbereitet. Wissen Sie, wie Sie Ihre Drohne sicher landen können, falls ein technisches Problem auftritt.

1. Versicherung

Wir empfehlen den Abschluss einer Haftpflichtversicherung für den Betrieb Ihrer Drohne. Dies schützt Sie im Falle eines Unfalls oder Schadens.

Sicherheitshinweise für die Lagerung und Verwendung von Lithium-Akkus

1. Lagerungstemperatur

Bewahren Sie Lithium-Akkus an einem kühlen, trockenen Ort auf. Die ideale Lagertemperatur liegt zwischen 15°C und 25°C.

1. Feuchtigkeit vermeiden

Halten Sie die Akkus fern von Feuchtigkeit und Wasser. Lagern Sie sie in einem trockenen Raum, um Korrosion und Schäden zu vermeiden.

1. Direkte Sonneneinstrahlung vermeiden

Setzen Sie die Akkus nicht direkter Sonneneinstrahlung aus. Hohe Temperaturen können die Akkus beschädigen und die Lebensdauer verkürzen.

1. Feuergefahr

Lagern Sie Lithium-Akkus niemals in der Nähe von brennbaren Materialien. Im Falle eines Defekts können sie Feuer fangen.

1. Beschädigte Akkus entsorgen

Verwenden Sie keine beschädigten oder aufgeblähten Akkus. Entsorgen Sie diese sicher gemäss den lokalen Vorschriften.

1. Ladegeräte verwenden

Verwenden Sie nur die vom Hersteller empfohlenen Ladegeräte. Falsche Ladegeräte können zu Überhitzung und Schäden führen.

1. Überladung vermeiden

Laden Sie die Akkus nicht über die empfohlene Kapazität hinaus. Überladung kann zu Überhitzung und im schlimmsten Fall zu einem Brand führen.

1. Kurzschlüsse vermeiden

Vermeiden Sie Kurzschlüsse, indem Sie die Kontakte der Akkus nicht mit Metallgegenständen in Berührung bringen.

1. Regelmässige Überprüfung

Überprüfen Sie die Akkus regelmässig auf Schäden oder Abnutzung. Ersetzen Sie alte oder beschädigte Akkus rechtzeitig.

1. Notfallmassnahmen

Halten Sie geeignete Löschmittel bereit, um im Falle eines Akku-Brandes schnell reagieren zu können. Ein Feuerlöscher für Lithium-Brände ist empfehlenswert.

1. Entsorgung

Entsorgen Sie Lithium-Akkus nicht im Hausmüll. Bringen Sie sie zu einer Sammelstelle für Batterien oder Elektronikschrott.
