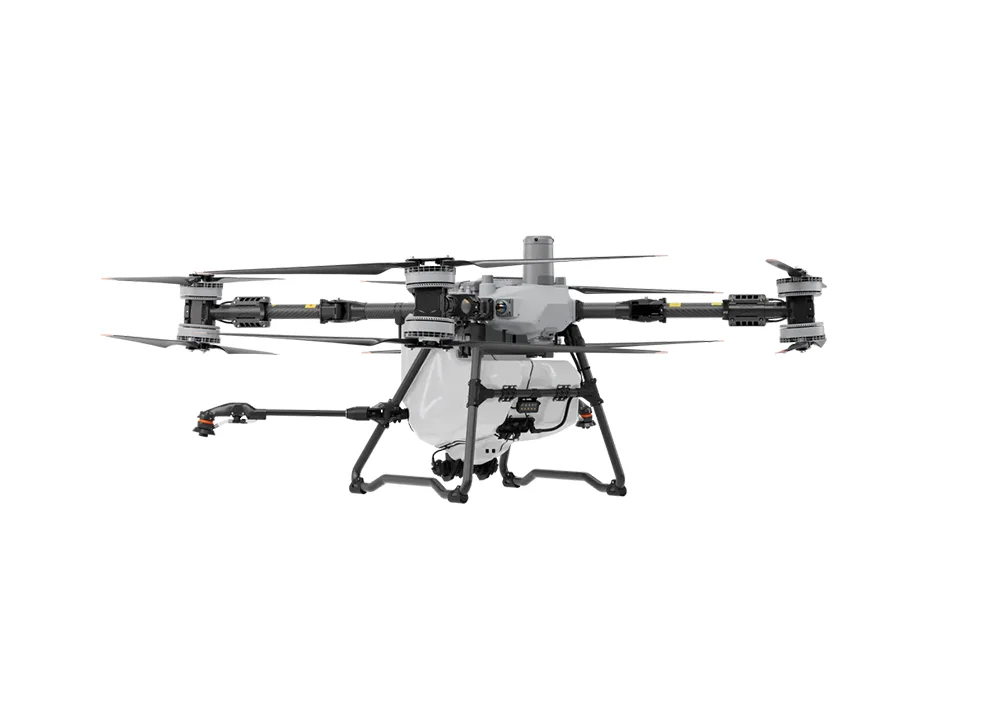

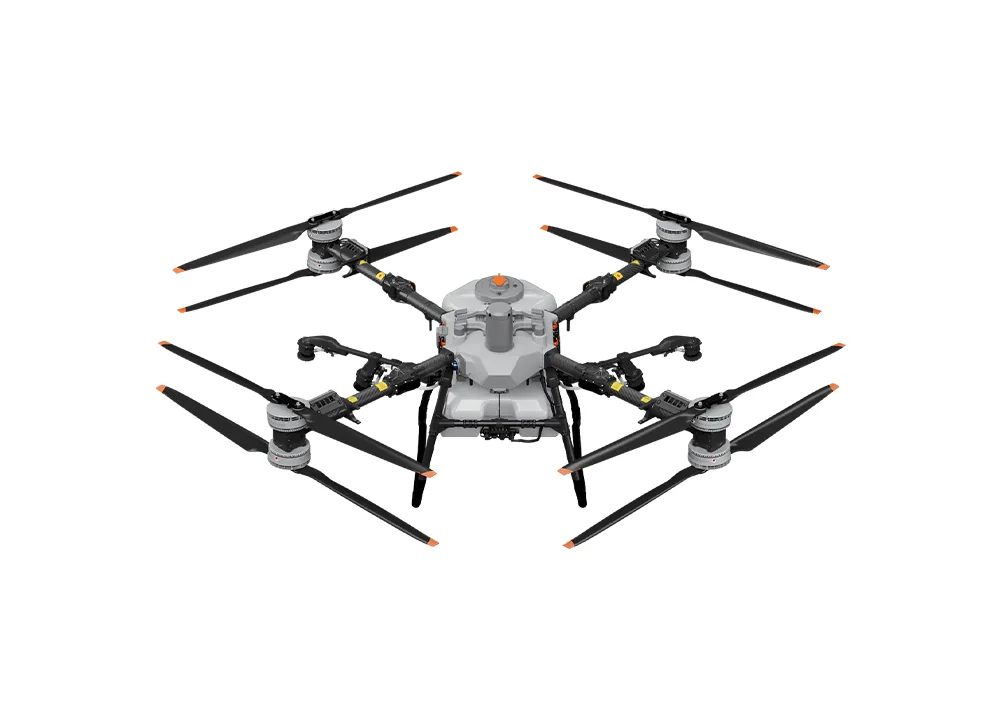

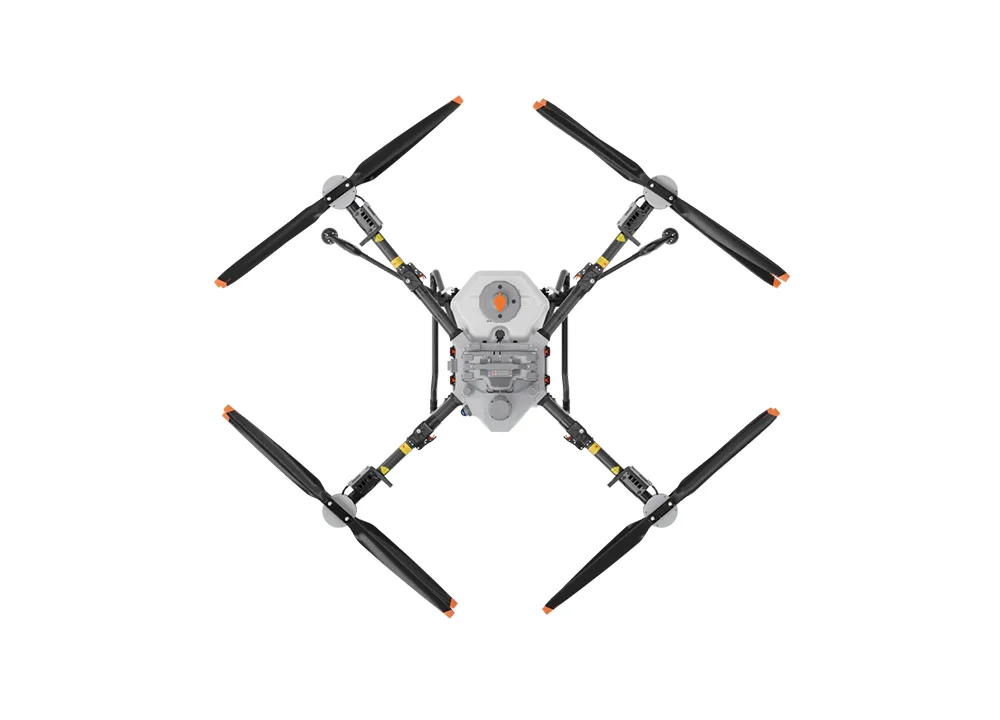

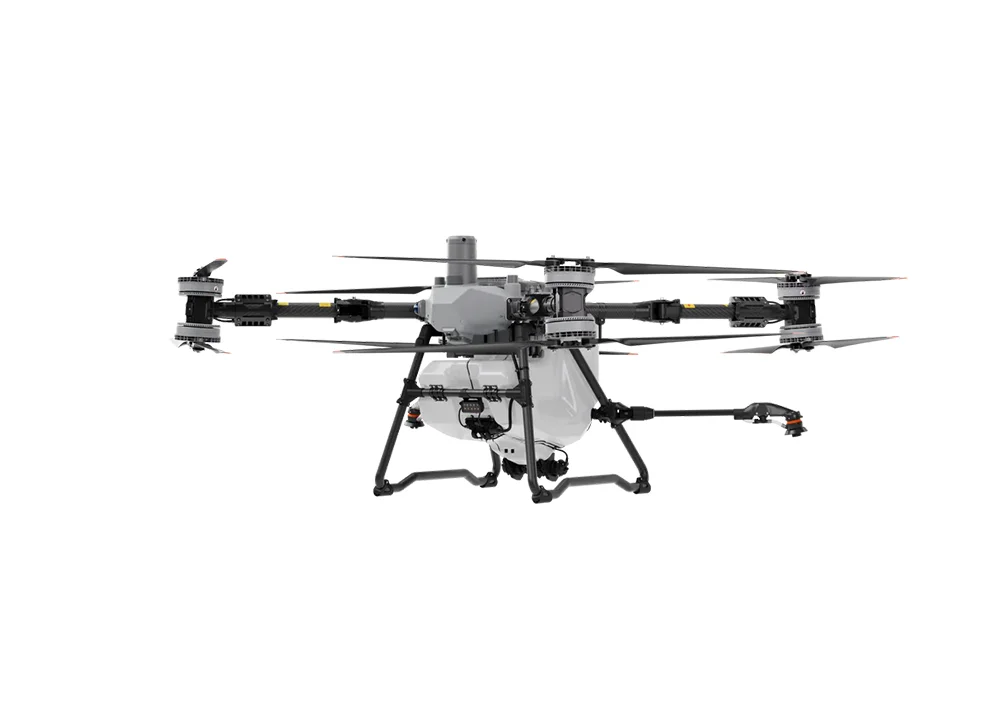

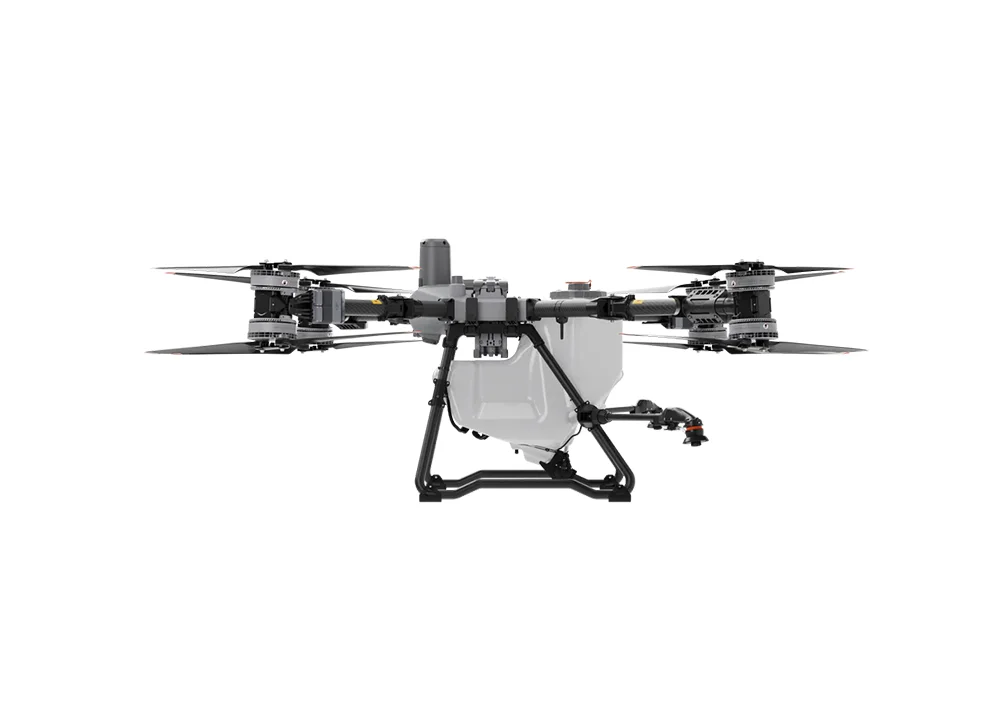

DJI Agras T100 - Sprühdrohne & Transportdrohne

Lieferumfang

• 1 × DJI Agras T100 Fluggerät
• 1 × DJI RC Plus Fernsteuerung
• 1 × Luftkühl-/Kühlsystem für Akkubetrieb
• 1 × Werkzeug- & Ersatzteil-Set (Schrauben, Dichtungen, Schlüssel usw.)
• 1 × USB-C-Kabel und Tragegurt für RC

Technische Daten – DJI Agras T100

Fluggerät

• Gewicht:
  – Sprühen: 75 kg (Standard mit 2 Düsen)
  – Sprühen: 77 kg (optional mit 4 Düsen)
  – Streuen: 75 kg (mit Streusystem)
  – Lifting: 65 kg (mit Hebesystem)
  – Lifting: 90 kg (mit Dual-Akku-Hebesystem)
• Max. Startgewicht^[1]:
  – Sprühen: 175 kg (Standard mit 2 Düsen)
  – Sprühen: 177 kg (optional mit 4 Düsen)
  – Streuen: 175 kg (mit Streusystem)
  – Lifting: 165 kg (mit Hebesystem)
  – Lifting: 170 kg (mit Dual-Akku-Hebesystem)
• Max. diagonaler Radstand: 2’330 mm
• Abmessungen:
  – 3’220 × 3’224 × 975 mm (Arme & Propeller ausgeklappt)
  – 1’820 × 1’840 × 975 mm (Arme ausgeklappt, Propeller gefaltet)
  – 1’105 × 1’265 × 975 mm (Arme & Propeller gefaltet)
• Schwebe-Genauigkeit (bei starkem GNSS-Signal):
  – RTK aktiviert: ±10 cm (horizontal), ±10 cm (vertikal)
  – RTK deaktiviert: ±0,6 m (horizontal), ±0,3 m (vertikal)
• Max. konfigurierbarer Flugradius: 2 km
• Betriebstemperatur: 0 °C bis 40 °C
• Max. Windbeständigkeit: < 6 m/s

Antriebssystem – Motoren

• Statorgrösse: 155 × 16 mm
• KV-Wert: 60 U/V

Antriebssystem – Propeller

• Material: Kohlefaser-Verbund
• Grösse: 62 Zoll
• Anzahl: 8 Paare

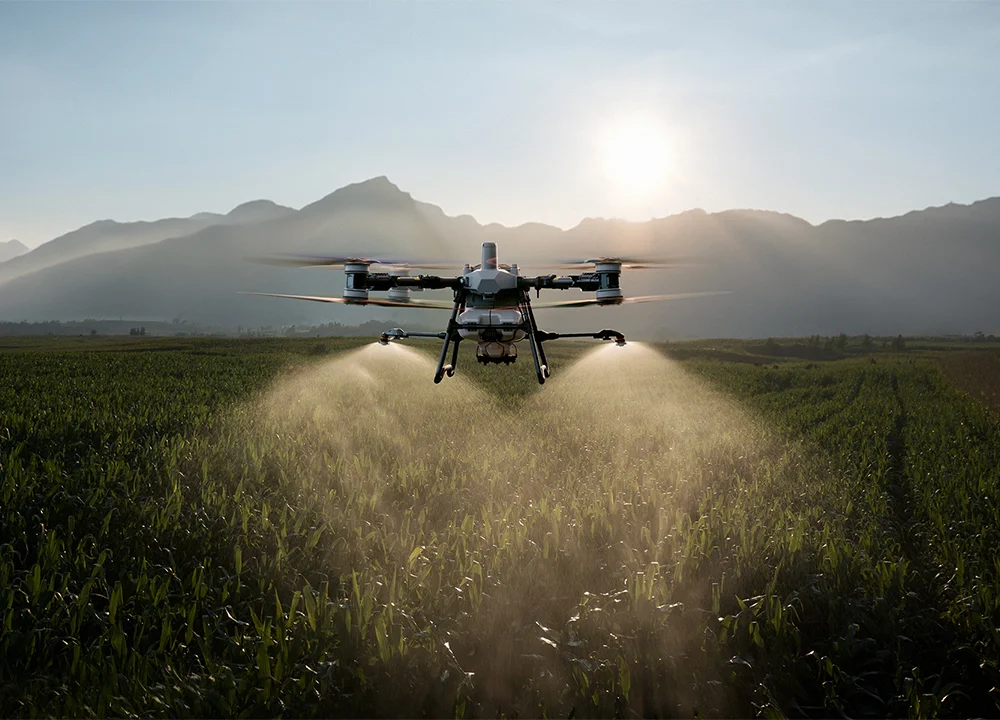

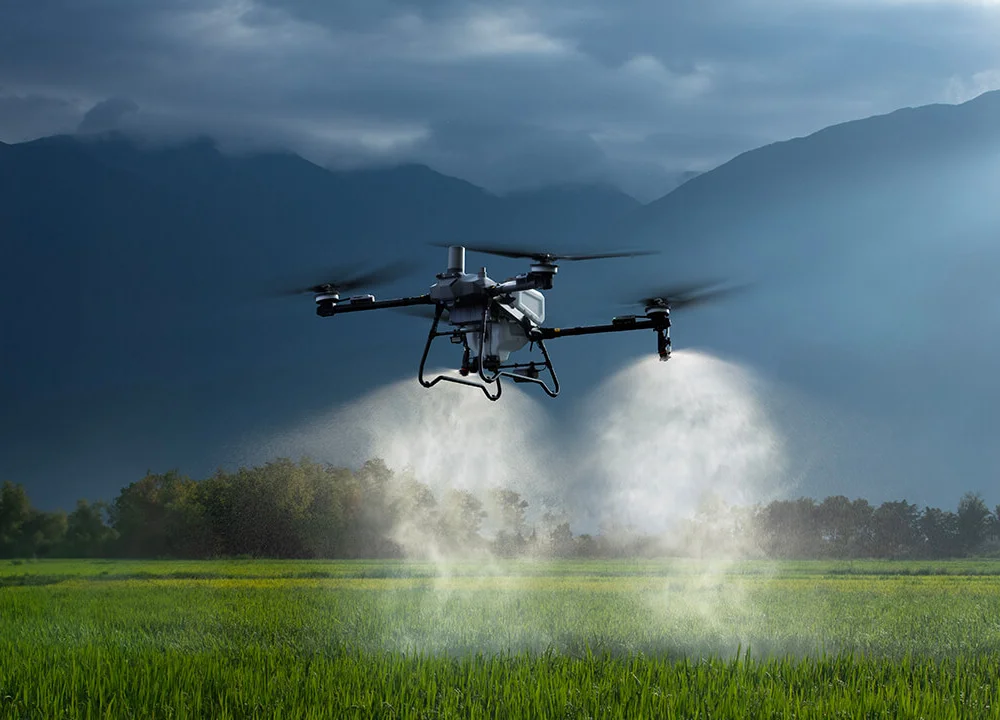

Sprühsystem

• Modell: LS100
• Abmessungen des Sprüharms:
  – 880 × 870 × 810 mm (Sprüharme gefaltet)
  – 1’020 × 1’930 × 810 mm (Sprüharme ausgeklappt)

Sprühtank

• Material: HDPE
• Volumen: 100 L
• Nutzlast^[1]: 100 kg

Düsen

• Modelle: LX07550SX (Standarddüse) / LX09550SX (optionale Nebeldüse)
• Anzahl: 2 (Standard) / 4 (optional)
• Düsenabstand: 1’834 mm (bei zwei Düsen / äusserste Position bei vier Düsen)
• Tropfengrösse: 50 – 500 μm
• Effektive Sprühbreite^[2]: 5 – 13 m

Förderpumpen

• Typ: Impellerpumpe (magnetischer Antrieb)
• Anzahl: 2
• Max. Durchflussrate: 30 L/min (Standard, 2 Düsen), 40 L/min (optional, 4 Düsen)

Streulast / Spreading

• Abmessungen des Streusystems: 900 × 820 × 920 mm
• Kompatibler Korndurchmesser:
  – Standard:
  Extra-grosse Schnecke: 0,5 – 10 mm (Dünger, Weizen, Futter etc.)
  Mittlere Schnecke: 4 – 6 mm (Reis)
  – Optional:
  Grosse Schnecke: 4 – 10 mm (Reis, Dünger)
  Kleine Schnecke: 0,5 – 4 mm (Raps, Granulat-Herbizide, Granulat-Insektizide)

Streusystem 4.0

• Tankvolumen: 150 L
• Streuer-Bauart: Zentrifugalscheibe
• Abgabesystem: Schnecken-Zuführung
• Max. Ausbringrate: 400 kg/min (Mischdünger)
• Max. Last im Streu-Arbeitsbehälter: 100 kg
• Effektive Streubreite^[3]: 3 – 10 m

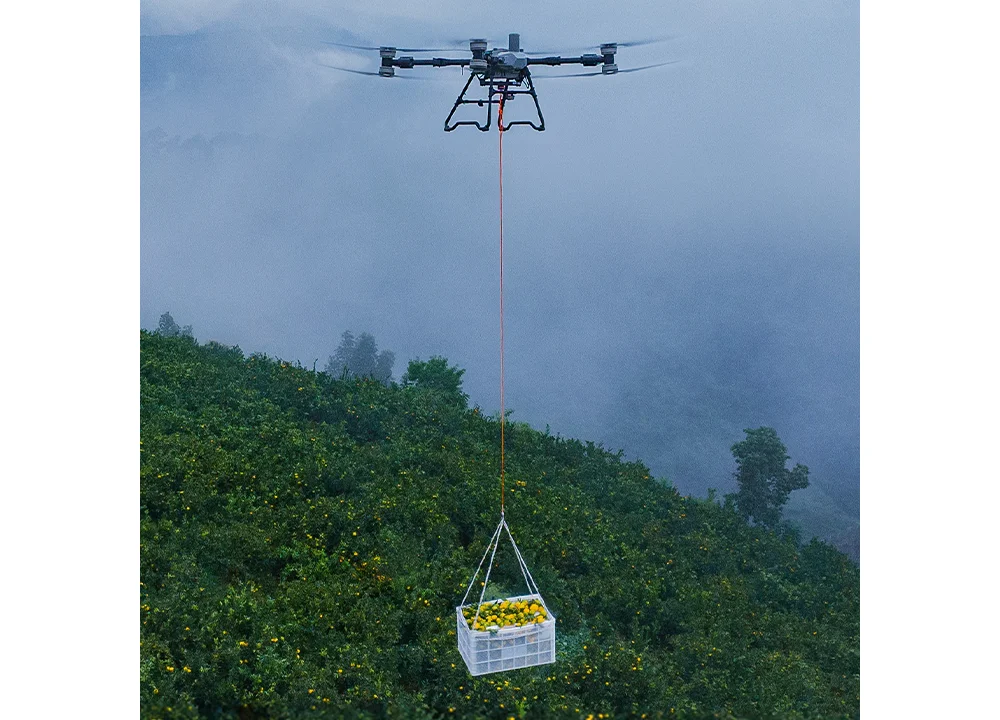

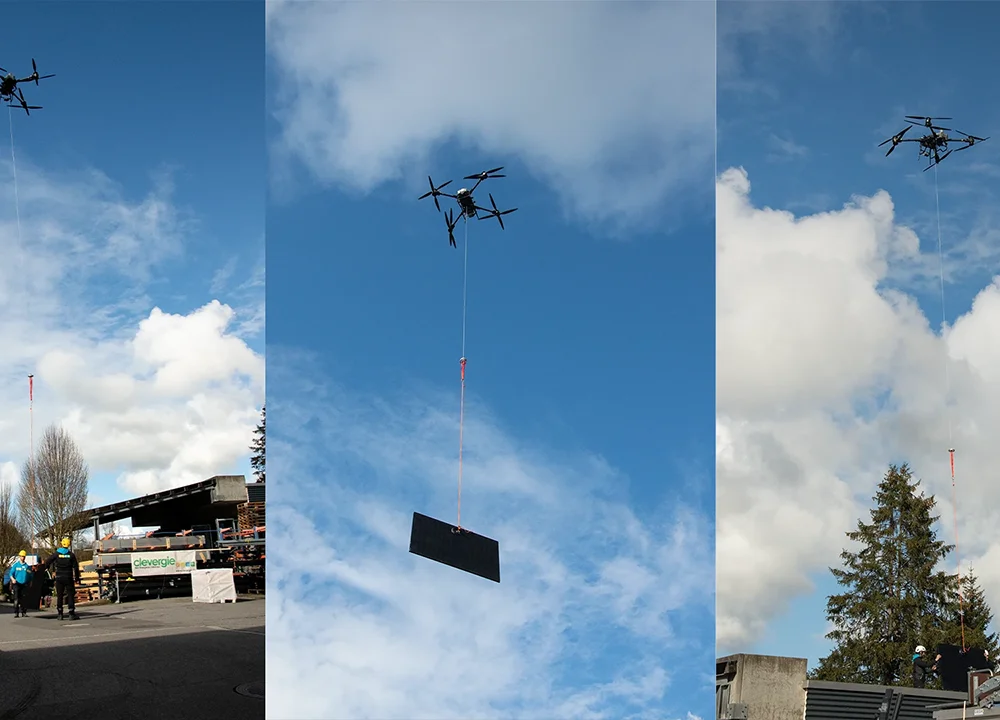

Hebesystem (Lifting)

• Abmessungen: 805 × 764 × 669 mm
• Traglast^[4]: 100 kg
• Seillänge: 10 m (Standard)
• Empfohlene Seillänge: 10 – 15 m
• Betriebstemperatur: 0 °C bis 40 °C

Dual-Akku-Hebesystem

• Abmessungen: 805 × 960 × 669 mm
• Traglast^[4]: 80 kg
• Seillänge: 10 m (Standard)
• Notfall-Escape-Modus: Kabel-Sicherung (Fuse) trennt sich zur Flucht
• Empfohlene Seillänge: 10 – 15 m
• Betriebstemperatur: 0 °C bis 40 °C

Safety System 3.0

• Millimeterwellen-Radar EIRP: < 20 dBm (NCC / MIC / KC / CE / FCC)
• Betriebstemperatur: 0 °C bis 40 °C
• Betriebsumgebung: Ausreichende Beleuchtung und klar erkennbare Umgebung
• Sichtfeld (FOV):
  – Laser-Radar: Vertikal 272°, Horizontal 60°
  – Front-Radar: Horizontal 360°, Vertikal ±45°
  – Downward-Radar: Links/Rechts ±12,5°, Vorne/Hinten ±22,5°
  – Rear-Radar: Links/Rechts ±45°, Vorne/Hinten ±45°
  – Quad-Vision-System: Horizontal 360°, Vertikal 180°
  – FPV-Kamera: Horizontal ±86°, Vertikal 108°
• Messbereich^[4]: ≤ 60 m
• Effektive sichere Hindernisvermeidungs-Geschwindigkeit^[5]: ≤ 13,8 m/s
• Effektive Hindernisvermeidungs-Höhe: ≥ 1,5 m

Fernsteuerung

• Modell: TKPL 2
• Display: 7-Zoll LCD-Touchscreen, 1’920 × 1’200 px, 1’400 cd/m²
• Lagerungstemperatur:
  – < 1 Monat: −30 °C bis 45 °C
  – 1–3 Monate: −30 °C bis 35 °C
  – 3–12 Monate: −30 °C bis 30 °C
• Ladetemperatur: 5 °C bis 40 °C
• Laufzeit (interner Akku): 3,8 h
• Laufzeit (externer Akku): 3,2 h
• Ladeart: USB-C-Schnelllader bis 65 W (max. 20 V), empfohlen: DJI Portable Charger
• Ladezeit: 2 h (interner oder interner + externer Akku; RC ausgeschaltet; Standard-DJI-Lader)

DB2160 Intelligent Flight Battery

• Gewicht^[1]: 14,7 ± 0,3 kg
• Kapazität: 41’000 mAh
• Nennspannung: 52 V

D14000iE Multifunktionaler Inverter-Generator

• Ausgänge:
  1) DC-Ladeausgang 42 – 61,6 V / 11’500 W
  2) Luftgekühlter Radiator-Ladeausgang 12 V / 6 A
  3) AC-Ausgang 220 V / 1’500 W
• Ladezeit^[6]: 8 – 9 min (DB2160, 30 % → 95 %)
• Kraftstofftank: 30 L
• Startmethode: Ein-Knopf-Start
• Betriebstemperatur: 0 °C bis 40 °C
• Kompatible Akkus: DB1580 / DB2160
• Abmessungen: 757 × 704 × 677 mm
• Gewicht: 87 ± 0,5 kg
• Kraftstoff: Bleifrei, RON ≥ 91 (AKI ≥ 87), < 10 % Alkohol
  (*Brasilien: Bleifrei RON ≥ 91 und 27 % Alkohol)
• Referenz-Verbrauch: 500 ml/kWh
• Motoröl-Kapazität: 1,3 L
• Motoröl-Spezifikation: SJ 10W-40

C12000 Smart Charger

• Ladegerät-Modell: CSX901-12000
• Abmessungen: 456 × 291 × 107 mm
• Gewicht^[1]: 13,13 kg
• Eingangsspannung:
  – Dreiphasig: 175 – 520 V AC
  – Einphasig: 200 – 264 V AC
• Ausgangsspannung: 62 V
• Nennausgangsstrom: 194 A
• Nennleistung: 12’000 W (3-ph 380 V-Eingang), 3’000 W (1-ph 220 V-Eingang)
• Ladezeit^[6]: 8 – 9 min (DB2160, 30 % → 95 %)
• Schutzfunktionen: Übertemperatur, Über-/Unterspannung, Kurzschluss, Lüfterstillstand u. a.
• Betriebstemperatur: 0 °C bis 40 °C
• Ausgänge: 1 Kanal
• Kompatibel mit: DB1580 / DB2160 Intelligent Flight Battery

Relay

• Abmessungen: 112 × 112 × 51 mm (ohne Antenne) / 120 × 112 × 101 mm (mit Antenne)
• Gewicht^[1]: 630 g
• Eingang: 2,7 – 24 V
• Leistungsaufnahme: 10,48 W (FCC), 8,8 W (SRRC)
• Akkukapazität: 6’500 mAh
• Betriebszeit: 5 h
• Betriebsfrequenzen: 2,4000 – 2,4835 GHz; 5,150 – 5,250 GHz; 5,725 – 5,850 GHz
• Effektive Signalreichweite: 5 km (SRRC), 4 km (MIC/KCC/CE), 8 km (FCC)
  (ohne Störungen/Hindernisse, Flughöhe 2,5 m)
• Ladezeit: 2,5 h (30 W)
• Schutzklasse: IP55

D-RTK 3 AG

• Unterstützte Satellitensysteme:
  GPS: L1/L2/L5
  BeiDou: B1I/B2I/B3I/B1C/B2A/B2B
  Galileo: E1/E5a/E5b/E6
  GLONASS: G1/G2
  QZSS: L1CA/L2C/L5
  L-Band
• Abmessungen: 345 × 244 × 300 mm
• Gewicht^[1]: 3,77 kg (inkl. Verpackung)
• Leistungsaufnahme: 7 W
• Akkukapazität: 6’500 mAh
• Betriebszeit: 7 h
• Betriebsfrequenz: Broadcast-Modus: O4 (2,4 G / 5,8 G)
• Effektive Signalreichweite: FCC 15 km / SRRC 12 km / CE/JP 8 km
• Ladezeit: 2,5 h (30 W)
• Schutzklasse: IP67
• Positionierungsgenauigkeit^[7]:
  PPP-Satellitendienst: Konvergenz 20 min; Horizontal 30 cm (RMS); Vertikal 40 cm (RMS)
  Netzwerk-RTK-Kalibrierung: Horizontal 0,8 cm + 1 ppm (RMS); Vertikal 1,5 cm + 1 ppm (RMS)
  (1 ppm: Genauigkeit verschlechtert sich um 1 mm je 1 km Abstand zwischen Luftfahrzeug und Basisstation.)

Fussnoten

1. Messungen auf Meereshöhe. Die DJI Agriculture App empfiehlt die Lade-/Nutzlast abhängig vom Gerätestatus, den Umgebungsbedingungen und der Aufgabe. Das empfohlene maximale Ladegewicht darf nicht überschritten werden, da sonst die Flugsicherheit beeinträchtigt wird. In Australien sind lokale Vorschriften zu beachten (max. MTOW 149,9 kg).
2. Die effektive Sprühbreite hängt vom tatsächlichen Einsatzszenario ab.
3. Arbeits­höhe 3 m, Scheibendrehzahl 1’100 rpm, Gleichmässigkeit (CV < 30 %) → gemessene Streubreite 10 m. Höhere Drehzahl bzw. Flughöhe erhöhen die Streubreite.
4. Beinhaltet das Gewicht von Seilen und Haken. Messungen auf Meereshöhe; die App empfiehlt die Zuladung entsprechend Status/Umgebung/Aufgabe. Die maximale Last darf nicht überschritten werden.
5. Wirkbereich für Distanzmessung, Hindernisvermeidung und Umfliegen variiert je nach Licht, Regen, Nebel sowie Material, Position und Form von Objekten. Die Abwärts-Erkennung dient v. a. der Terrain-Folge; andere Richtungen für Hindernisvermeidung. Bei Kollisionen bis 13,8 m/s kann per Loganalyse die Verantwortlichkeit bestimmt werden; bei nicht-menschlicher Ursache kann eine Garantieprüfung erfolgen. Lineare Hindernisse (z. B. Drähte) müssen markiert werden, sonst liegt die Verantwortung beim Kunden. Hinweis: (1) Abwärts-Erkennung unterstützt die Höhenführung; Kollisionen mit Objekten darunter liegen in der Verantwortung des Kunden. (2) Bewegte Objekte werden systembedingt nicht aktiv vermieden.
6. Meereshöhe; Umgebung 15–40 °C; Ladezeit 30 % → 95 %. Schnellladen wird unterstützt, wenn die Zelltemperatur 15–75 °C beträgt. Ladezeit variiert mit Eingangsleistung, Höhe über Meer, Start-SOC u. a.
7. Positionierungsgenauigkeit und Zuverlässigkeit werden u. a. beeinflusst durch Neigung, Abschattung, Multipath, Satellitenanzahl/Geometrie und Atmosphäre. Einsatz möglichst in offenen Bereichen fern elektromagnetischer Störungen.

Tipps

• Wählen Sie die Tröpfchengrösse (50–500 μm) entsprechend der Kultur und Wirkstoffklasse.
• Streufeeder je nach Granulatgrösse (0,5–10 mm) anpassen und regelmässig reinigen.
• Für maximale Flächenleistung Düsenbreite und Geschwindigkeit an die Pflanzenhöhe angleichen.
• Stromversorgung über CEE 16A (3-Phasen) oder 12–15 kW-Generator empfohlen.
• Bei Fragen zur Bewilligung oder Integration kontaktieren Sie uns unter info@dronesolutions.ch.

Sicherheitshinweise für die Nutzung von Drohnen

1. Einhaltung der Gesetze

Bitte halten Sie sich an die lokalen und nationalen Gesetze für den Betrieb von Drohnen. Informieren Sie sich vor dem Flug über die geltenden Vorschriften.

1. Registrierung

Stellen Sie sicher, dass Ihre Drohne registriert ist, falls dies gesetzlich vorgeschrieben ist. Dies ist oft notwendig, bevor Sie Ihre Drohne fliegen dürfen.

1. Flugverbotszonen

Fliegen Sie nicht in Flugverbotszonen wie Flughäfen, Naturschutzgebieten oder dicht besiedelten Gebieten. Informieren Sie sich über die erlaubten Flugzonen in Ihrer Region.

1. Sichtweite

Fliegen Sie Ihre Drohne immer in Sichtweite. Vermeiden Sie es, die Drohne aus den Augen zu verlieren, um die Kontrolle zu behalten.

1. Höhenbegrenzung

Halten Sie sich an die maximal erlaubte Flughöhe für Drohnen in Ihrer Region. Dies hilft, Kollisionen mit anderen Flugobjekten zu vermeiden.

1. Sicherheitsabstand

Halten Sie einen sicheren Abstand zu Menschen, Tieren und Gebäuden ein. Dies schützt sowohl die Drohne als auch die Umgebung.

1. Wetterbedingungen

Fliegen Sie Ihre Drohne nur bei guten Wetterbedingungen. Vermeiden Sie starke Winde, Regen oder andere extreme Wetterlagen.

1. Privatsphäre

Respektieren Sie die Privatsphäre anderer. Vermeiden Sie es, ohne Erlaubnis Bilder oder Videos von Personen aufzunehmen.

1. Wartung und Inspektion

Überprüfen Sie Ihre Drohne regelmässig auf Schäden und führen Sie notwendige Wartungsarbeiten durch. Dies verhindert technische Probleme während des Fluges.

1. Notfallmassnahmen

Seien Sie auf Notfälle vorbereitet. Wissen Sie, wie Sie Ihre Drohne sicher landen können, falls ein technisches Problem auftritt.

1. Versicherung

Wir empfehlen den Abschluss einer Haftpflichtversicherung für den Betrieb Ihrer Drohne. Dies schützt Sie im Falle eines Unfalls oder Schadens.

Sicherheitshinweise für die Lagerung und Verwendung von Lithium-Akkus

1. Lagerungstemperatur

Bewahren Sie Lithium-Akkus an einem kühlen, trockenen Ort auf. Die ideale Lagertemperatur liegt zwischen 15°C und 25°C.

1. Feuchtigkeit vermeiden

Halten Sie die Akkus fern von Feuchtigkeit und Wasser. Lagern Sie sie in einem trockenen Raum, um Korrosion und Schäden zu vermeiden.

1. Direkte Sonneneinstrahlung vermeiden

Setzen Sie die Akkus nicht direkter Sonneneinstrahlung aus. Hohe Temperaturen können die Akkus beschädigen und die Lebensdauer verkürzen.

1. Feuergefahr

Lagern Sie Lithium-Akkus niemals in der Nähe von brennbaren Materialien. Im Falle eines Defekts können sie Feuer fangen.

1. Beschädigte Akkus entsorgen

Verwenden Sie keine beschädigten oder aufgeblähten Akkus. Entsorgen Sie diese sicher gemäss den lokalen Vorschriften.

1. Ladegeräte verwenden

Verwenden Sie nur die vom Hersteller empfohlenen Ladegeräte. Falsche Ladegeräte können zu Überhitzung und Schäden führen.

1. Überladung vermeiden

Laden Sie die Akkus nicht über die empfohlene Kapazität hinaus. Überladung kann zu Überhitzung und im schlimmsten Fall zu einem Brand führen.

1. Kurzschlüsse vermeiden

Vermeiden Sie Kurzschlüsse, indem Sie die Kontakte der Akkus nicht mit Metallgegenständen in Berührung bringen.

1. Regelmässige Überprüfung

Überprüfen Sie die Akkus regelmässig auf Schäden oder Abnutzung. Ersetzen Sie alte oder beschädigte Akkus rechtzeitig.

1. Notfallmassnahmen

Halten Sie geeignete Löschmittel bereit, um im Falle eines Akku-Brandes schnell reagieren zu können. Ein Feuerlöscher für Lithium-Brände ist empfehlenswert.

1. Entsorgung

Entsorgen Sie Lithium-Akkus nicht im Hausmüll. Bringen Sie sie zu einer Sammelstelle für Batterien oder Elektronikschrott.
